设备描述

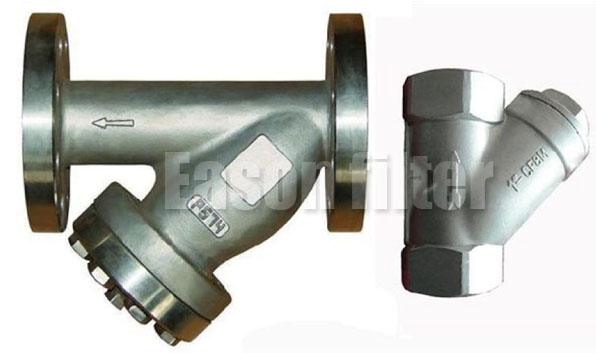

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 Y型过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤筒后，固体杂质颗粒被阻挡在滤筒内，而洁净的流体通过滤筒，由过滤器出口排出。
铸造Y型过滤器使用的是铸钢、304、316L等铸造材料通过高温加热材料使其熔化，之后将铁水倒入模具，冷却后得到Y过滤器的壳体，铸造工艺目前已经非常成熟，加工周期短，产品质量稳定。但是铸造的Y过滤器仅适用于中低压的工况，且铸造材料脆性大，在高压高温等工况中，不如焊接Y过滤器以及锻造Y过滤器。
在普通中低压的工况中，铸造Y过滤器则拥有极大的适用性。成为了使用广泛的过滤器之一。
技术参数：
过滤单元数量：1
滤元形式： 冲孔滤篮内附滤网
可选精度（μm）：50-3000
壳体材质：WCB、304、316L、CS+防腐涂层
口径尺寸：DN25-DN600
适用粘度（cp）：0-100000
适用温度（℃）：-196~250
设计压力（MPa）：1.0/1.6/2.5
注：过滤精度可按需设计
适用领域：
原水处理、水处理系统、电力、钢铁、造纸、采矿、石油化工、市政设施等
尺寸表：
| 型号 | 进出口径(DN) | L(mm) | H(mm) | 管塞 |
| YS-GD-ZY-15 | 15 | 125(65) | 60(44) | R1/2" |
| YS-GD-ZY-20 | 20 | 150(79) | 70(53) | R1/2" |
| YS-GD-ZY-25 | 25 | 160(90) | 70(65) | R1/2" |
| YS-GD-ZY-32 | 32 | 180(105) | 75(70) | R1/2" |
| YS-GD-ZY-40 | 40 | 195(118) | 90(78) | R1/2" |
| YS-GD-ZY-50 | 50 | 215(138) | 105(80) | R1/2" |
| YS-GD-ZY-65 | 65 | 250(165) | 150(80) | R1/2" |
| YS-GD-ZY-80 | 80 | 285(190) | 175(120) | R3/4" |
| YS-GD-ZY-100 | 100 | 305 | 200 | R3/4" |
| YS-GD-ZY-125 | 125 | 345 | 205 | R3/4" |
| YS-GD-ZY-150 | 150 | 385 | 260 | R3/4" |
| YS-GD-ZY-200 | 200 | 487 | 300 | R3/4" |
| YS-GD-ZY-250 | 250 | 545 | 380 | R1" |
| YS-GD-ZY-300 | 300 | 605 | 410 | R1" |
| YS-GD-ZY-350 | 350 | 660 | 480 | R1" |
| YS-GD-ZY-400 | 400 | 757 | 540 | R1" |
| YS-GD-ZY-450 | 450 | 850 | 580 | R1" |
| YS-GD-ZY-500 | 500 | 895 | 645 | R1" |
| YS-GD-ZY-600 | 600 | 1070 | 780 | R1" |
备注：1、尺寸表仅适用于0.25-2.5MPa压力等级的铸造Y过滤器。
2、尺寸表内括号内的数字代表Y过滤器接口为螺纹。
注：设备的详细参数、介绍资料等，欢迎来电索取。
